壁癌、油漆剝落、油漆長毛、天花板龜裂、天花板鋼筋裸露、結構補強、外牆防水
施工位置：新北市中和區一般公寓

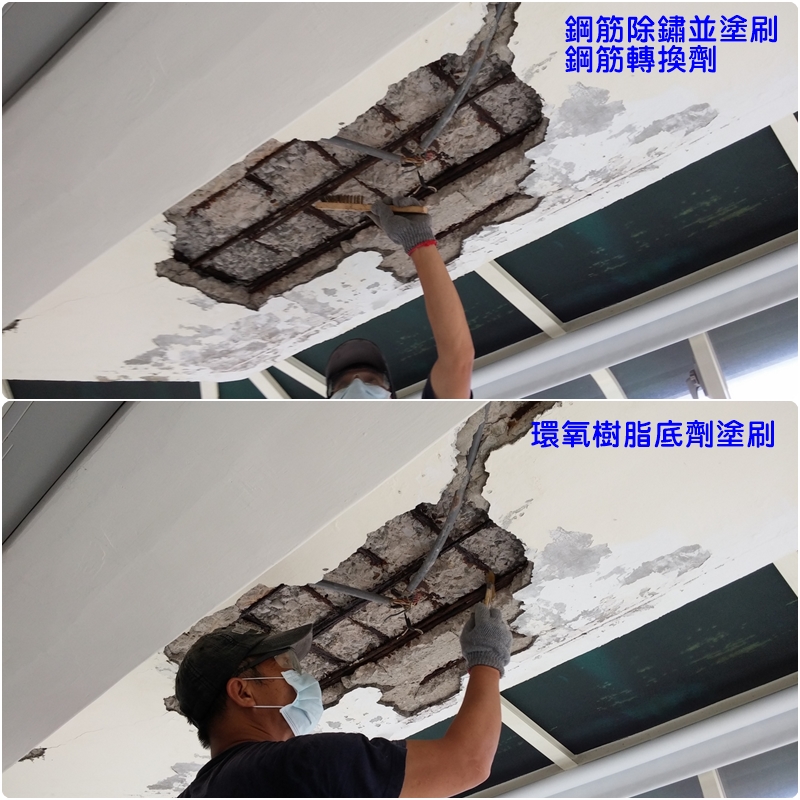

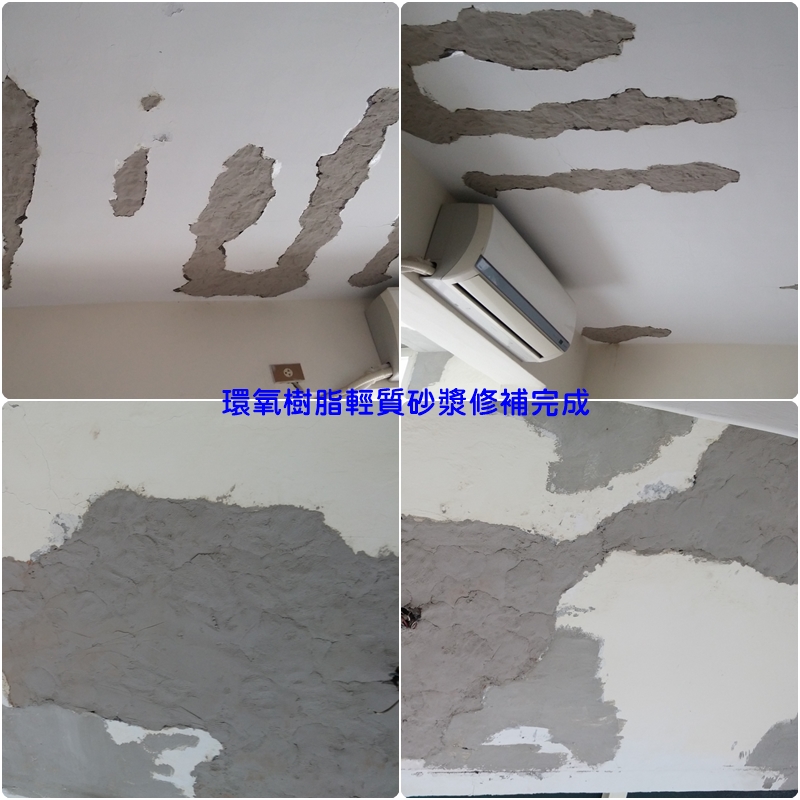

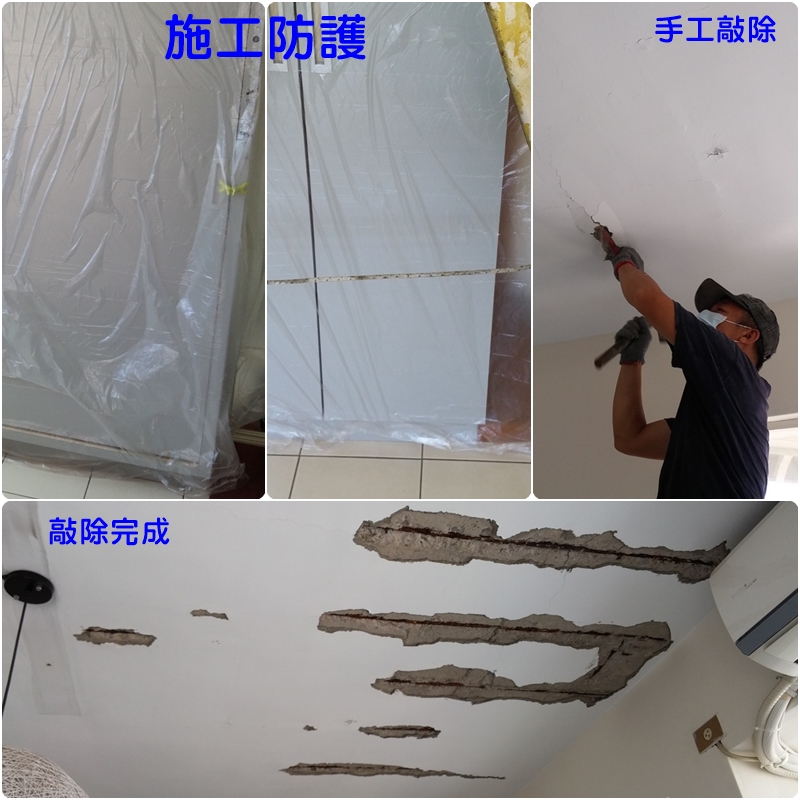

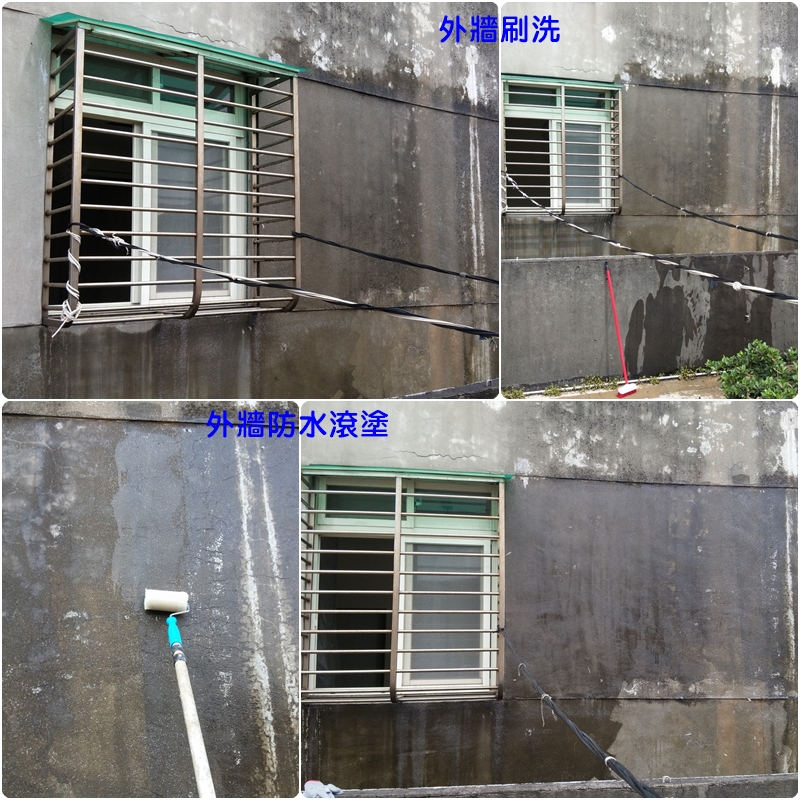

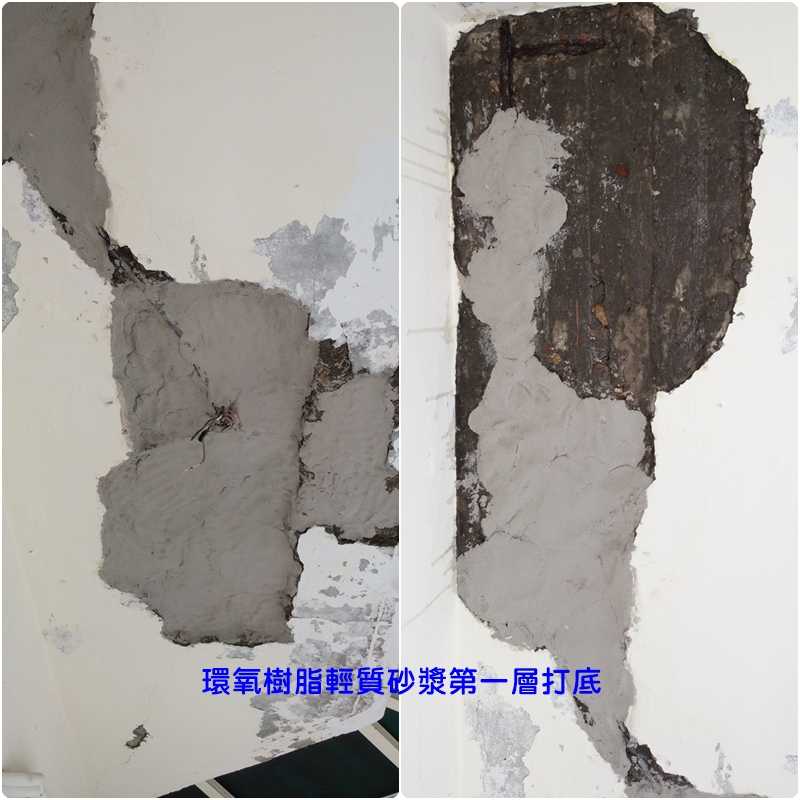

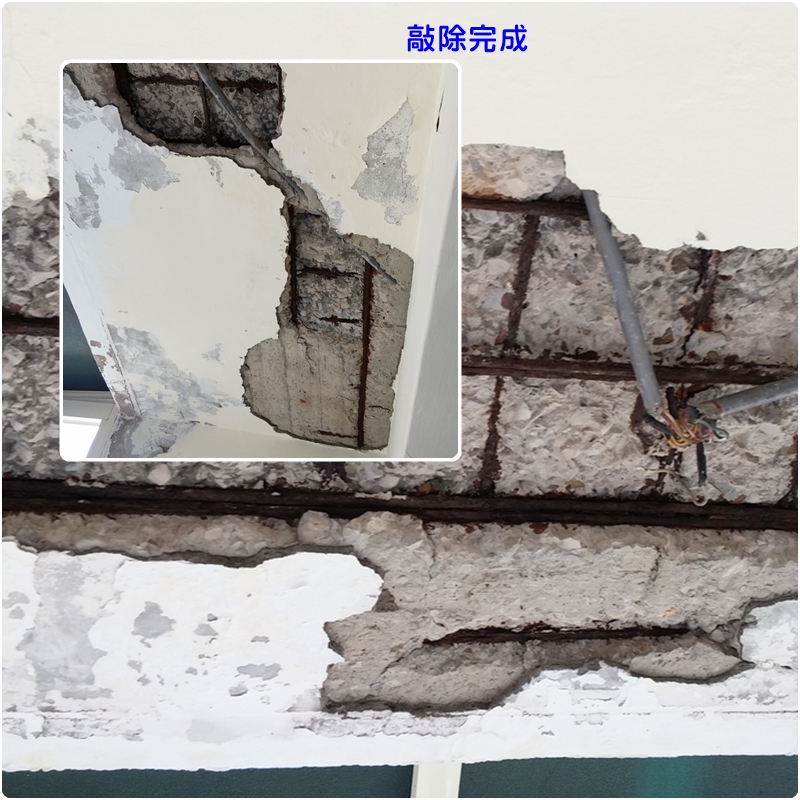

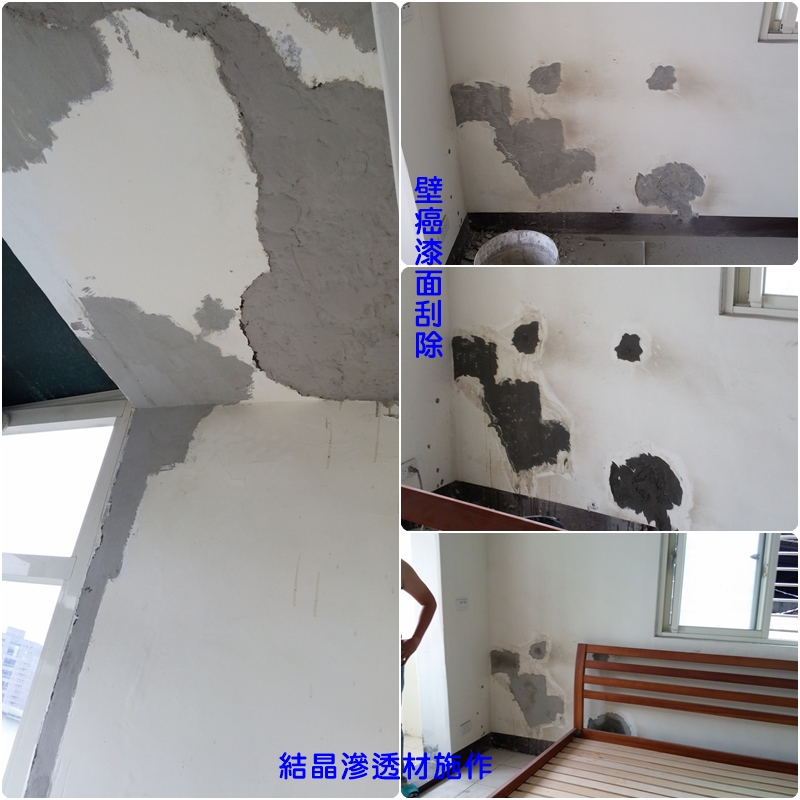

屋主因近期要結婚，決定將房間內壁癌與天花板膨拱問題一併處理。我司人員觀察現場後，建議屋主除了壁癌施作Krystol T1®混凝土滲透結晶防水材之外，外牆輔以聚脲脂防水材作第一層防護。天花板膨拱部分則以手工將脆弱處敲除，並使用剛刷除鏽與塗刷鋼筋轉換劑防鏽，初凝後塗刷環氧樹脂底劑打底以便後續環氧樹脂輕質砂漿修補。
優異的抗紫外線與不黃變材質，可使用於外牆之透明彈性防水材，因本身其有優越的密著性，適用於各種建材表面，甚至在光滑的磁磚面及金屬面上，也表現出優異的密合度。聚脲脂具速乾、耐候、耐水、耐化等特性，施工30 分鐘後，便其有防水之物性，不怕陰雨天或雷陣雨將其面層破壞，確保施工品質。
產品特性：
- 具有極佳的耐候性，保色性、抗老化性、耐水性、耐洗刷性及耐高溫性。
- 高膜厚與接著面有極強的附著力。
- 可在新舊屋面及多種材質的表面上直接施工
- 本身為高固成份，能直接填補細微裂紋。
- 不須要使用底漆，可直接施工。
®混凝土滲透結晶防水材原理>
在混凝土或水泥砂中施作Krystol防水材料時，其內部的化學物質將會產生化學反應，生成眾多細長的結晶體，可填塞混凝土中的孔洞和細微裂縫。只要有水的存在，晶體就會繼續生長，歷經時日甚至可以生長到數十公分。
混凝土養護完畢，結晶化學物質則進入休眠狀態直到水分再次滲入（例如：結構產生新的裂縫導致滲入的水），就會再次引起化學反應，繼續生成新的晶體。這種遇水再次反應的性能，使應用了Krystol產品的混凝土具有「自動癒合能力」。因混凝土固化、收縮、沉降、地震…等原因產生裂縫時，水進入混凝土內部再次引發化學反應，生成新的晶體，密實並填充裂縫。這種裂縫自癒能力不但是結晶型科技最獨特、最實用的特點之一，而且有助於大幅度降低混凝土長期維護和修補的費用。
Krystol化學物質的基本原理與混凝土水化和硬化的過程相類似。當水泥顆粒與水混合時，水泥中的硅酸鈣與水結合發生化學反應，形成新的化合物-水化硅酸鈣（CSH）和氫氧化鈣。水化硅酸鈣形成不規則的微晶結構物質，向外延伸，最終填補水泥顆粒之間的空隙。在水化硅酸鈣CSH結晶過程中，混凝土逐漸養護並增進強度。化學反應在混凝土澆注後的最初數小時，效果超強，但實際上，這個反應還會持續幾週、幾個月、甚至永久持續下去。
看似可以持續進行水化反應生成結晶的原因，是因為在混凝土水化和硬化過程中，只有部分水泥顆粒起水化作用。即使混凝土達到其設計的強度, 在很長一段時間內, 大部分的水泥分子仍然處於未水化狀態。正是這些未起水化反應的水泥顆粒，讓Krystol化學物質發揮其功能。Krystol作為催化劑，讓混凝土塊內，產生更多的水化反應。
Krystol的化學反應，產生了細長的六角棱形水化晶體，它們擴展延伸、填塞了混凝土內的毛細空隙和細微裂縫。這些晶體不單只是從Krystol的材料形成，更是從部份起反應的水泥顆粒生長出來。這解釋了為什麼Krystol晶體可以滲入混凝土內部，深達數十公分的原因。
當Krystol產品應用到混凝土牆面一側的時候，會在數十公分厚的堅實牆體另側發現結晶體。整個結晶過程中，Krystol化學成分從來都不會枯竭。作為催化劑，只需很小量的Krystol就可以產生大量的晶體。在密實混凝土內，僅需少量的Krystol，晶體就可以輕鬆生長在毛細孔洞和細微裂縫中，以堵塞混凝土中的微小裂縫隙。大部分未使用的化學成分，則進入休眠狀態，當新裂縫產生時，為新晶體生成提供了空間，加之水分的出現，重新激活了化學反應，使新的晶體生成，再次具有防水作用。
